ВЫКЛЮЧАТЕЛЬ ГЛАВНЫЙ НА ПАНЕЛИ, 600V 32A P1-32/EA/SVB-SW/HI11 EATON 012772

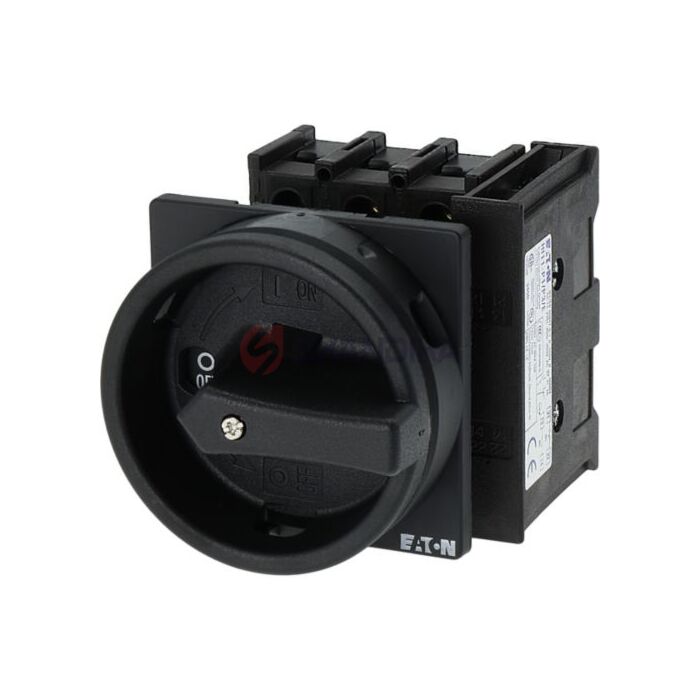

Eaton 012772 (P1-32/EA/SVB-SW/HI11) — трёхполюсный главный выключатель (разъединитель нагрузки) серии P1, номинальный ток 32 А, скрытого монтажа, с чёрной поворотной рукояткой и стопорным кольцом, с функцией STOP, блокируемый в положении 0 (Выкл). Основные сведения. Код модели: P1-32/EA/SVB-SW/HI11. Артикул: 012772. EAN: 4015080127727. Код ТН ВЭД: 85365080. Серия: P1. Габариты и вес. Длина (глубина) 120 мм, высота 70 мм, ширина 65 мм. Вес изделия 0.232 кг. Электрические параметры. Номинальный длительный ток Iu: 32 А. Номинальное рабочее напряжение Ue: 690 В AC. Номинальное импульсное выдерживаемое напряжение Uimp: 6000 В AC. Номинальный кратковременно выдерживаемый ток Icw (1 с): 640 А. Условный ток короткого замыкания Iq: 80 кА. Номинальная рабочая мощность AC-23 / 400 В: 15 кВт. Номинальная рабочая мощность AC-3 / 400 В: 13 кВт. Номинальная отключающая способность (IEC 60947-3): 260 А при 230 В, 300 А при 400 В, 290 А при 500 В, 250 А при 690 В. Номинальная включающая способность: 320 А при 690 В AC. Вспомогательные контакты и привод. Встроенные вспомогательные контакты: 1НО +1НЗ. Привод: дверная поворотная рукоятка, чёрная. Функция: STOP. Блокировка: возможна в положении 0 (Выкл). Допускается последующая установка вспомогательных контактов или нейтрального полюса. Механические параметры. Присоединение главной цепи: винтовые клеммы. Сечение проводников: 1 × (1.5–6) мм² или 2 × (1.5–6) мм² одножильный/многожильный; 1 × (1–4) мм² или 2 × (1–4) мм² гибкий с наконечниками по DIN 46228; 14–8 AWG. Размер винта: M4. Момент затяжки: 1.6 Н·м. Механическая износостойкость: 300 000 циклов. Частота операций: 1200 в час. Монтаж: скрытый/фронтальный (4 отверстия). Положение монтажа: любое. Степень защиты (лицевая сторона): IP65; NEMA 1. Степень загрязнения: 3. Категория перенапряжения: III. Ударопрочность: 15 g (механическая, полусинус 20 мс, IEC/EN 60068-2-27). Безопасное разъединение: 440 В AC (между контактами, EN 61140). Условия эксплуатации. Температура окружающей среды рабочая (открытое исполнение): от -25 °C до +50 °C. Температура окружающей среды рабочая (в оболочке): от -25 °C до +40 °C. Климатическая стойкость: постоянное влажное тепло (IEC 60068-2-78), циклическое влажное тепло (IEC 60068-2-30). Сертификаты и стандарты. Сертификаты: CSA, UL, VDE 0660, CE. Стандарты: IEC/EN 60947, IEC/EN 60947-3, IEC/EN 60204, UL 60947-4-1, CSA-C22.2 No. 94, CSA-C22.2 No. 60947-4-1-14. Номер файла UL: E36332; номер файла CSA: 012528. Назначение. Устройство применяется как главный выключатель и как выключатель для обслуживания/ремонта. Не является предохранительным выключателем, не является аварийным выключателем, не является переключателем.
