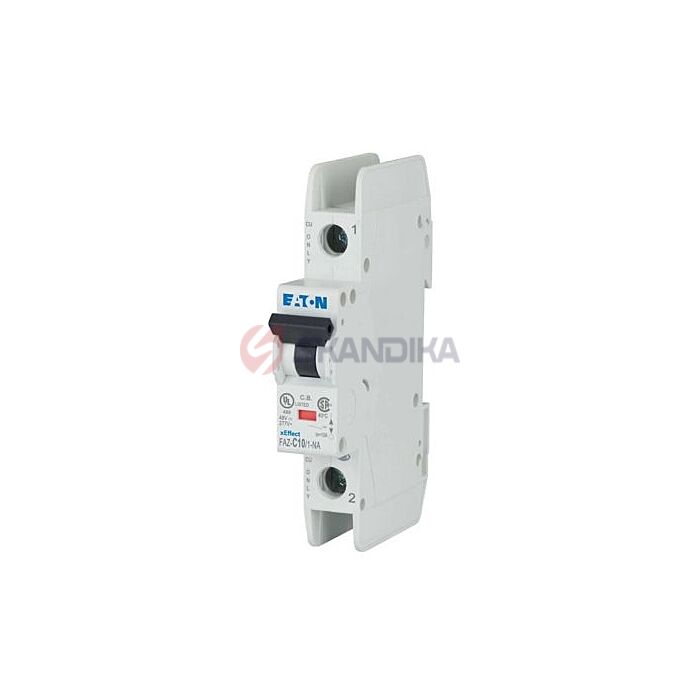

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ МОДУЛЬНЫЙ 1P 10А C 10кА FAZ-C10/1-NA EATON 102087

Eaton 102087 (FAZ-C10/1-NA) — однополюсный миниатюрный автоматический выключатель серии xEffect FAZ-NA, номинальный ток 10 А, характеристика срабатывания C, предназначен для защиты фидерных и ответвительных цепей, а также для экспорта в Северную Америку (сертификация UL). Основные сведения. Наименование: Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Артикул: 102087. Код модели: FAZ-C10/1-NA. EAN: 4015081019632. Количество полюсов: 1 (всего), 1 (защищаемых). Характеристика расцепления: C. Номинальный ток: 10 А. Класс токоограничения: 3. Габариты и вес. Длина (глубина) 105 мм, высота 75,5 мм, ширина 17,7 мм. Вес изделия 0,121 кг. Глубина встраивания 70,5 мм. Ширина в модульных единицах: 1. Электрические параметры. Тип напряжения: AC. Номинальное напряжение: 277 В AC / 480 В AC. Номинальное напряжение при DC: 60 В DC. Номинальное напряжение (IEC/EN 60947-2): 254 В. Номинальное напряжение (UL): 277 В. Номинальное рабочее напряжение (Ue) макс.: 240 В. Номинальное напряжение изоляции (Ui): 440 В. Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ. Частота: 50–60 Гц. Номинальная отключающая способность (IEC/EN 60947-2): 15 кА. Отключающая способность: 10 кА (UL489). Электрическая износостойкость: 20 000 операций. Категория перенапряжения: III. Степень загрязнения: 2. Направление питания: любое. Механические параметры. Способ монтажа: DIN-рейка IEC/EN 60715. Положение монтажа: любое. Степень защиты: IP20 (IEC); UL/CSA Type IP40 (в собранном состоянии). Клеммы (сверху и снизу): универсальные (twin-purpose). Сечение подключаемых проводников: 1–25 мм² (одножильный и многожильный). Защита клемм: защита пальцев и тыльной стороны руки, DGUV VS3, EN 50274. Момент затяжки: UL: 2,4 Н·м (AWG 18–12), 2,8 Н·м (AWG 10–8), 4 Н·м (AWG 6); макс. 2,4 Н·м. Тепловые параметры. Рассеиваемая мощность (зависимая от тока): 1,8 Вт. Рассеиваемая мощность на полюс: 0 Вт. Статическая рассеиваемая мощность: 0 Вт. Номинальный рабочий ток для указанного рассеивания (In): 10 А. Температура окружающей среды рабочая: от -25 °C до +75 °C. Примечание: повышение температуры на 1 °C приводит к линейному снижению токовой нагрузки на 0,5 %. Сертификаты и стандарты. Сертификаты: IEC 60947-2, CSA-C22.2 No. 5-09, UL 489, CSA C22.2 No. 5, CSA (File No. 204453), CSA (Class No. 1432-01), IEC/EN 60947-2, UL (File No. E235139), North America (UL listed, CSA certified), CE, UL (Category Control Number DIVQ), EN45545-2, IEC 61373. Соответствие RoHS: да. Назначение. Применяется для фидерных и ответвительных цепей.
