КАБЕЛЬ С РАЗЪЕМОМ V3-WM-5M-PUR PEPPERL+FUCHS 109028

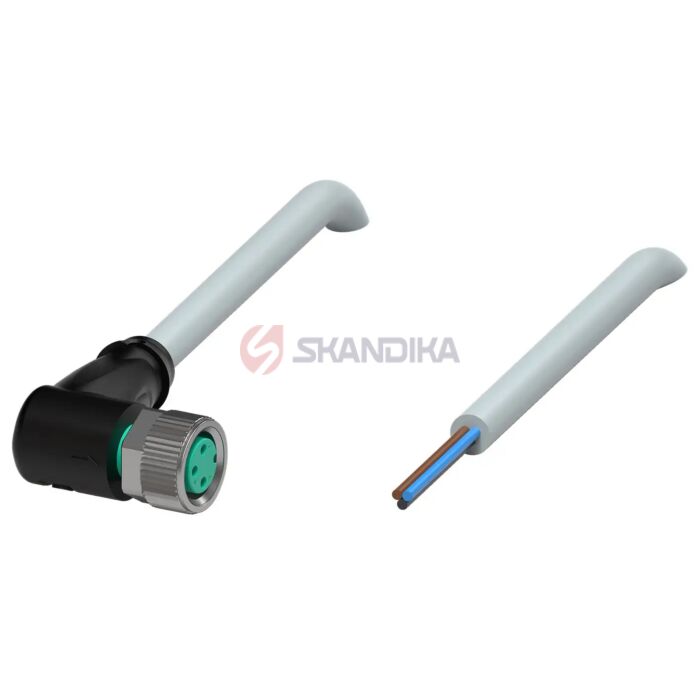

Pepperl+Fuchs 109028 — V3‑WM‑5M‑PUR Кабель соединительный Pepperl+Fuchs V3‑WM‑5M‑PUR, артикул 109028. Исполнение — угловой розеточный разъём M8×1, 3 контакта, A‑кодировка; второй конец — свободные жилы. Длина кабеля — 5 м, сечение — 3×0,25 мм². Наружная оболочка — серый полиуретан PUR. Степень защиты разъёма — IP66/IP68. Разъём и электрические характеристики Тип разъёма — M8, розетка, гнездовые контакты. Исполнение — угловое, 90°. Кодировка — A. Количество контактов — 3. Фиксация — резьбовая, M8×1. Защита от самоотвинчивания — встроенная. Рабочее напряжение — до 48 В AC / 60 В DC; AC — переменный ток, DC — постоянный. Рабочий ток — до 4 А. Момент затяжки соединительной гайки — 0,4 Н·м. Размер под ключ — 9 мм. Ресурс соединения — не менее 100 циклов сочленения и разъединения. Кабель Длина — 5 м. Количество и сечение жил — 3×0,25 мм². Наружный диаметр — 4,3 мм. Обозначение кабеля — Li 9Y 11Y 3×0,25. Токопроводящие жилы — медные, нелужёные. Конструкция каждой жилы — 14 проволок диаметром 0,15 мм. Класс гибкости — 5 по IEC/EN 60228. Изоляция жил — PP, полипропилен. Наружная оболочка — PUR, полиуретан на основе простых полиэфиров. Цвет оболочки — серый, RAL 7001. Распиновка и цвета жил Контакт 1 — BN, коричневая жила. Контакт 3 — BU, синяя жила. Контакт 4 — BK, чёрная жила. Контактные позиции — 1, 3 и 4; всего три контакта. Материалы разъёма Соединительная гайка — литой цинковый сплав с никелевым покрытием. Корпус — чёрный TPU, термопластичный полиуретан. Уплотнение — FKM, фторкаучук. Покрытие контактных поверхностей — золото, Au. Класс горючести материала разъёма — V‑2. Безгалогенное исполнение — да. Исполнение без свинца — да. Температура и стойкость Температура эксплуатации разъёма — −40…+90 °C. Температура кабеля при неподвижной прокладке — −40…+80 °C. Температура кабеля при подвижной прокладке — −20…+80 °C. Степень загрязнения — 3. Химическая стойкость — хорошая, по оценке производителя. Стойкость к микроорганизмам — да. Стойкость к гидролизу — да. Изгиб и подвижная прокладка Радиус изгиба при неподвижной прокладке — более 8 наружных диаметров кабеля, то есть более 34,4 мм. Радиус изгиба при подвижной прокладке — более 15 наружных диаметров кабеля, то есть более 64,5 мм. Применение в кабельной цепи — не более 50 циклов в сутки. Скорость перемещения — не более 0,3 м/с. Усилие снятия оболочки — не более 80 Н на участке 500 мм. Размеры и масса Размеры углового разъёма по чертежу — 30,1×23,3 мм; наружный диаметр соединительной гайки — 10 мм. Масса изделия — 108,75 г. Размеры и масса упаковки — в паспорте не указаны. Комплектация Кабельная сборка с одним угловым разъёмом M8 и свободным вторым концом. На кабеле закреплена одна прозрачная маркировочная гильза из PUR.
