ПУСКАТЕЛЬ С РЕГУЛИРОВАНИЕМ ЧАСТОТЫ DE1 3/3 ФАЗЫ AC 400В 3.6A 1.5КВТ IP20 ФИЛЬТР ЭМС EATON 174335

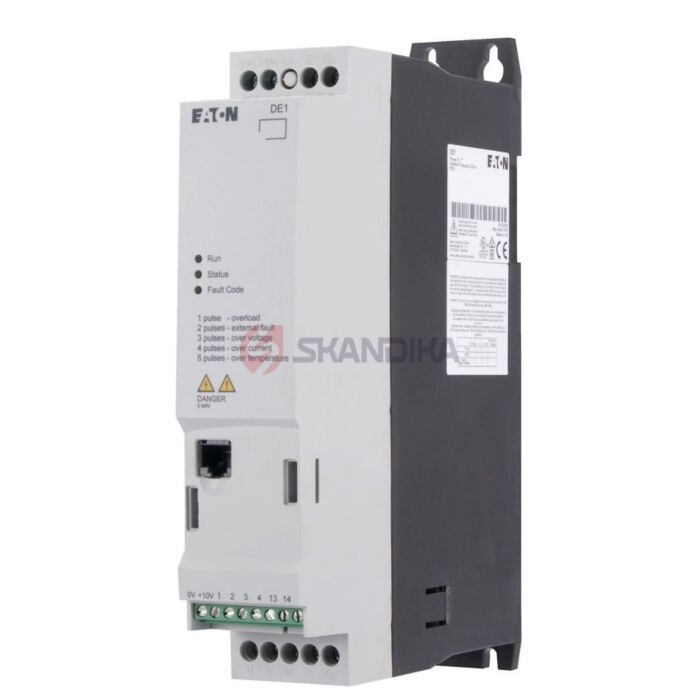

Eaton 174335 — DE1‑343D6FN‑N20N Пускатель с регулированием частоты вращения Eaton DE1‑343D6FN‑N20N, артикул 174335. Категория производителя — Variable Speed Starter, частотно-регулируемый пускатель. Трёхфазное питание 380–480 В AC, мощность двигателя 1,5 кВт при 400 В, номинальный выходной ток 3,6 А. Встроенный фильтр радиопомех. Исполнение IP20, типоразмер корпуса FS1. Силовые характеристики Напряжение питания — 380–480 В AC, 3 фазы; AC — переменный ток. Номинальная частота сети — 50/60 Гц. Допустимый диапазон частоты сети — 45–66 Гц. Мощность двигателя при 380/400 В, 50 Гц — 1,5 кВт. Мощность двигателя при 460/480 В, 60 Гц — 2 HP, американские лошадиные силы. Номинальный ток двигателя при 400 В, 50 Гц — 3,6 А. Номинальный ток двигателя при 440–480 В, 60 Гц — 3,4 А. Полная мощность при 400 В — 2,49 кВА; при 480 В — 2,99 кВА. Выход — трёхфазный. Диапазон выходной частоты — 0–300 Гц. Разрешение задания частоты — 0,025 Гц. Регулирование и перегрузочная способность Режим управления — U/f, изменение напряжения в зависимости от частоты. Регулирование скорости — с компенсацией скольжения двигателя. Частота ШИМ, широтно-импульсной модуляции силового выхода, — 16 кГц; диапазон настройки — 4–32 кГц. Перегрузочный ток — 5,4 А, или 150% номинального тока. Продолжительность перегрузки 150% — 60 с в цикле 600 с. Максимальный пусковой ток — 200% в течение 1,875 с в цикле 600 с. Номинал 3,6 А с перегрузочной способностью 150% указан при частоте ШИМ 16 кГц и температуре окружающего воздуха +50 °C. Торможение Торможение постоянным током — регулируемое, до 100% по параметру, указанному в паспорте. Стандартный тормозной момент — до 30% [M_N], где [M_N] — номинальный момент двигателя. Входы и выходы управления Аналоговый вход — 1, настраиваемый: 0–10 В DC либо 0/4–20 мА; DC — постоянный ток. Цифровые входы — 4, настраиваемые, уровень сигнала 10–30 В DC. Релейный выход — 1, настраиваемый, NO — нормально открытый контакт. Нагрузка релейного выхода — 6 А при 250 В AC, категория AC‑1; 5 А при 30 В DC, категория DC‑1. Аналоговые выходы — отсутствуют. Отдельные цифровые выходы — отсутствуют. Связь и настройка Встроенные интерфейсы — OP‑Bus на базе RS‑485 и Modbus RTU. Подключение SmartWire‑DT — через дополнительный модуль DX‑NET‑SWD3. Способы параметрирования, перечисленные в паспорте, — программа drivesConnect, мобильное приложение drivesConnect mobile, полевая шина, клавиатура. Подключение к ПК — предусмотрено; необходимые адаптеры и принадлежности следует учитывать отдельно. Электромагнитная совместимость Фильтр радиопомех — встроенный. Категория C2 — длина кабеля двигателя до 10 м. Категория C3 — длина кабеля двигателя до 25 м. Соответствие C2/C3 зависит от длины кабеля, нагрузки и условий эксплуатации; в отдельных конфигурациях требуется дополнительный внешний фильтр. Стандарт электромагнитной совместимости — EN 61800‑3. � Защита и условия эксплуатации Степень защиты корпуса — IP20. Рабочая температура — −10…+60 °C. Диапазон температуры при перегрузке 150% — −10…+50 °C. Работа при +50…+60 °C — с учётом условий снижения нагрузки, указанных производителем. Температура хранения — −40…+70 °C. Средняя относительная влажность — менее 95%, без конденсации и коррозионного воздействия. Максимальная высота установки — 2000 м. Выше 1000 м — снижение допустимой нагрузки на 1% на каждые 100 м. Ударостойкость — 15 g, длительность импульса 11 мс, IEC/EN 60068‑2‑27. Повторное включение сетевого питания — не чаще одного раза в 30 с. Тепловыделение Тепловые потери при номинальном токе 3,6 А — 47 Вт. Значение для расчёта теплового режима шкафа; фактические потери зависят от тока и скорости двигателя. Габариты и масса Габариты Ш×В×Г — 45×230×169 мм. Масса — 1 кг. Типоразмер FS1 — обозначение габаритного исполнения корпуса. Идентификация и соответствие Производитель — Eaton. Серия — DE1. Модель — DE1‑343D6FN‑N20N. Артикул — 174335. EAN — 4015081707973. Основные стандарты — IEC/EN 61800‑2, IEC/EN 61800‑3, IEC/EN 61800‑5‑1, UL 508C, CSA C22.2 № 14.
