ВЫКЛЮЧАТЕЛЬ ГЛАВНЫЙ АВАРИЙНЫЙ 20А КРАСНО-ЖЕЛТАЯ РУКОЯТКА T0-3-8342/I1/SVB EATON 207159

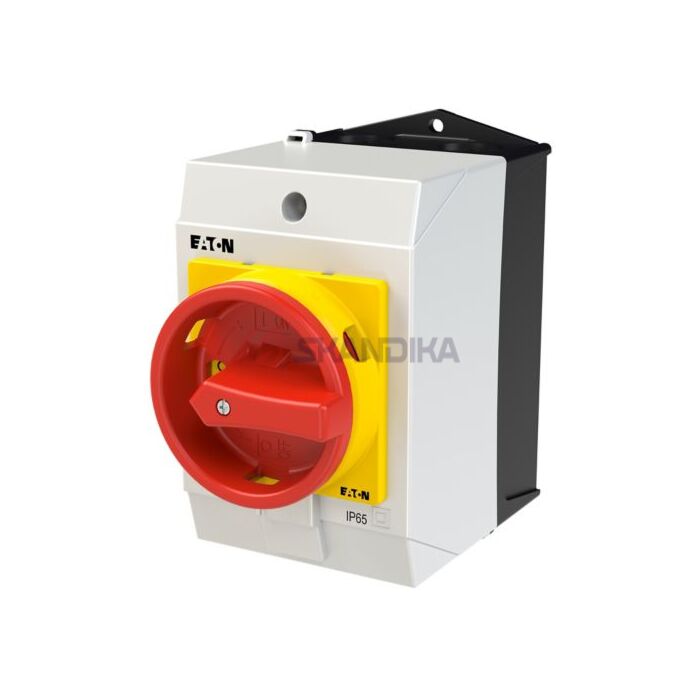

Eaton 207159 (T0-3-8342/11/SVB) — главный выключатель (разъединитель нагрузки) серии T0, 20 А, в корпусе для поверхностного монтажа, 3 контактных блока, 6 полюсов, с функцией аварийного отключения, красной поворотной рукояткой и жёлтым стопорным кольцом, блокируемый в положении 0 (Выкл). Основные сведения. Наименование: Eaton Moeller series T0 Main switch. Артикул: 207159. Код модели: T0-3-8342/11/SVB. EAN: 4015082071592. Код ТН ВЭД: 85365080. Серия: T0. Габариты и вес. Длина (глубина) 137 мм, высота 130 мм, ширина 80 мм. Вес изделия 0.324 кг. Электрические параметры. Номинальный ток (Iu): 20 А. Номинальное рабочее напряжение (Ue): 690 В AC. Номинальное напряжение изоляции (Ui): 690 В. Номинальное импульсное выдерживаемое напряжение (Uimp): 6000 В AC. Номинальная рабочая мощность AC-23A / 400 В: 5.5 кВт; AC-3 / 380–400 В: 5.5 кВт. Номинальный рабочий ток AC-21 (440 В): 20 А. Номинальный рабочий ток AC-23A: 13.3 А при 230–500 В, 7.6 А при 690 В. Номинальный рабочий ток AC-3: 11.5 А при 220–415 В, 9 А при 500 В, 4.9 А при 660–690 В. Номинальный рабочий ток DC-1 (L/R = 1 мс): 10 А. Номинальный рабочий ток DC-13 (L/R = 50 мс): 10 А. Номинальный рабочий ток DC-21 (240 В): 1 А. Номинальный рабочий ток DC-23A: 10 А при 24 В, 10 А при 48 В, 10 А при 60 В, 5 А при 240 В. Номинальная отключающая способность (cos φ по IEC 60947-3): 100 А при 220/230 В, 110 А при 400/415 В, 80 А при 500 В, 60 А при 660/690 В. Номинальная включающая способность до 690 В (cos φ по IEC/EN 60947-3): 130 А. Номинальный кратковременно выдерживаемый ток (Icw, 1 с): 20 А. Число последовательно включённых контактов: DC-21A 240 В — 1; DC-23A 24 В — 1; 48 В — 2; 60 В — 3; 120 В — 3; 240 В — 5. Напряжение на пару последовательно включённых контактов: 60 В. Рассеиваемая мощность (зависимая от тока): 0.6 Вт. Рассеиваемая мощность на полюс: 0.6 Вт. Статическая рассеиваемая мощность: 0 Вт. Номинальный рабочий ток для указанного рассеивания (In): 20 А. Вспомогательные контакты и привод. Встроенные вспомогательные контакты: 0 NO, 0 NC, 0 перекидных. Привод: дверная поворотная рукоятка (Door coupling rotary drive), красного цвета. Комплектация: красная поворотная рукоятка и жёлтое стопорное кольцо. Функции: аварийное отключение (Emergency switching off), блокировка (Interlockable). Блокировка: возможна в положении 0 (Выкл). Угол поворота: 90 °. Надёжность цепи управления: 1 отказ на 100 000 переключений (статистически, при 24 В DC, 10 мА). Механические параметры. Количество полюсов: 6. Присоединение: винтовые клеммы. Размер винта: M3.5. Сечение подключаемых проводников: 1 × (1–2.5) мм² или 2 × (1–2.5) мм² одножильный/многожильный; 1 × (0.75–2.5) мм² или 2 × (0.75–2.5) мм² гибкий с наконечниками по DIN 46228. Момент затяжки: 1 Н·м (8.8 lb-in). Механическая износостойкость: 400 000 операций. Частота операций: 1200 в час. Степень защиты: IP65 (в корпусе). Положение монтажа: любое. Ударопрочность: 15 g (механическая, полусинусоидальный удар 20 мс, IEC/EN 60068-2-27). Безопасное разъединение: 440 В AC между контактами (EN 61140). Степень загрязнения: 3. Категория перенапряжения: III. Условия эксплуатации. Температура окружающей среды рабочая (открытое исполнение): от -25 °C до +40 °C. Температура окружающей среды рабочая (в корпусе): от -25 °C до +40 °C. Климатическая стойкость: постоянное влажное тепло (IEC 60068-2-78), циклическое влажное тепло (IEC 60068-2-30). Устойчивость к УФ: только при наличии защитного экрана. Сертификаты и стандарты. Сертификаты: IEC/EN 60947-3, IEC/EN 60204, VDE 0660, IEC/EN 60947, CE. Назначение. Устройство применяется как главный выключатель, как выключатель для обслуживания/ремонта, как версия для аварийного останова
