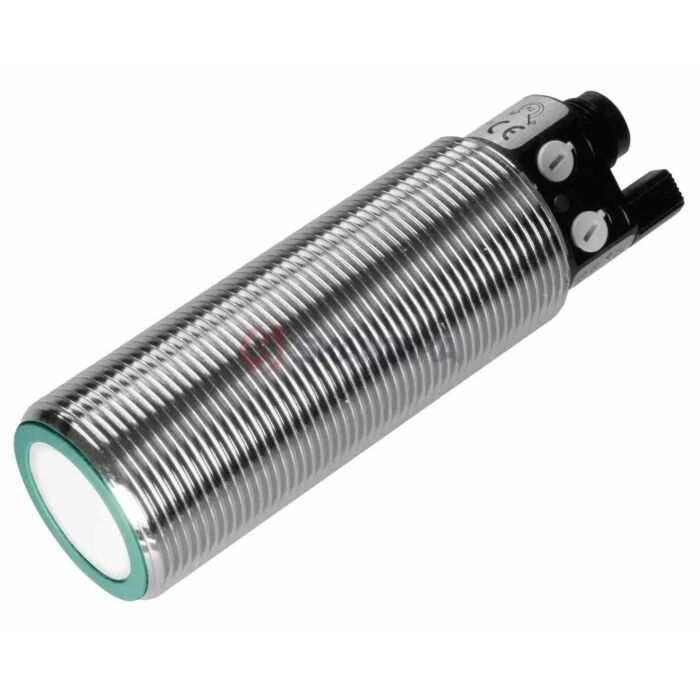

ДАТЧИК УЛЬТРАЗВУКОВОЙ UC3500-30GM70-IE2R2-V15 PEPPERL+FUCHS 238388

Pepperl+Fuchs 238388 (UC3500-30GM70-IE2R2-V15) — ультразвуковой датчик прямого обнаружения с аналоговым выходом 4…20 мА и одним коммутационным выходом PNP, диапазоном измерения 200…3500 мм, питанием 24 В DC, в цилиндрическом корпусе M30 из никелированной латуни. Основные сведения. Наименование: Ultrasonic direct detection sensor. Артикул: 238388. Код модели: UC3500-30GM70-IE2R2-V15. Бренд: Pepperl+Fuchs. EAN: 4050143036363 . Страна происхождения: Сингапур (SG) . Габариты и вес. Длина 99,3 мм, диаметр 30 мм. Вес изделия 140 г . Тип конструкции: цилиндрический, резьба M30 × 1,5. Материал корпуса: латунь никелированная. Материал преобразователя: эпоксидная смола со смесью полых стеклянных сфер; пенополиуретан . Электрические параметры. Номинальное рабочее напряжение Ue: 24 В DC. Рабочее напряжение UB: 20…30 В DC (включая пульсации). Пульсации: ≤ 10 %. Ток потребления без нагрузки I0: ≤ 50 мА . Аналоговый выход. Тип: 1 токовый выход 4…20 мА, возрастающий/убывающий (программируется). Заводская настройка: возрастающая характеристика; предел оценки A1: 300 мм; предел оценки A2: 3500 мм. Сопротивление нагрузки: ≤ 500 Ом . Коммутационный выход. Тип: 1 выход PNP, NO (NC программируется). Заводская настройка: 300…3500 мм. Точность повторения: ±5 мм. Рабочий ток IL: 300 мА, с защитой от короткого замыкания и перегрузки. Частота переключения: ≤ 2 Гц. Гистерезис: 35 мм (программируется). Падение напряжения: ≤ 3 В. Ток в выключенном состоянии: ≤ 10 мкА . Измерение. Диапазон измерения: 200…3500 мм. Диапазон настройки: 300…3500 мм. Мёртвая зона: 0…200 мм. Стандартная мишень: 100 × 100 мм. Частота преобразователя: ок. 120 кГц. Задержка отклика: ≤ 150 мс. Время готовности после включения: ≤ 175 мс. Температурный дрейф: ≤ ±1,5 % от полной шкалы . Интерфейс параметризации. Тип: инфракрасный. Режим: точка-точка. Требуемый кабель: UC-18/30GM-IR. Программное обеспечение: ULTRA-PROG-IR (бесплатно с сайта Pepperl+Fuchs) . Синхронизация и teach-in. Функциональный вход XI настраивается как вход синхронизации или teach-in. Максимум 10 датчиков для синхронизации (common mode или multiplex mode). Teach-in при поставке не активирован . Индикация и органы управления. LED 1 (жёлтый): состояние коммутационного выхода; мигание — ошибка установки точек. LED 2 (жёлтый): объект в аналоговом диапазоне. LED 2 (зелёный): ок. 500 мс — предел диапазона обучен. Потенциометр 1 и 2: настройка точек переключения . Условия эксплуатации. Температура окружающей среды: от -25 °C до +70 °C. Температура хранения: от -40 °C до +85 °C. Ударопрочность: 30 g, 11 мс. Вибростойкость: 10…55 Гц, амплитуда ±1 мм. Степень защиты: IP65 . Сертификаты и стандарты. Сертификаты: CE, cULus Listed (Class 2 Power Source), UKCA. Стандарты: EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 . Основные области применения Контроль уровня и наполнения Датчик используется для мониторинга уровня жидкости в резервуарах (например, в пищевой промышленности) и уровня сыпучих материалов (например, в горнодобывающей отрасли) . Ультразвуковой принцип позволяет работать с жидкостями, порошками и гранулированными материалами. Обнаружение и позиционирование объектов Применяется в автоматизированных производственных линиях для определения положения механизмов, роботов и конвейеров . Аналоговый выход 4…20 мА позволяет передавать точное значение расстояния в систему управления, а дискретный выход PNP — использовать датчик как обычный бесконтактный выключатель. Логистика и складские системы Используется в системах управления складом для обнаружения положения грузов и контроля их состояния . Обнаружение различных материалов Датчик способен обнаруживать твердые тела, жидкости и порошки, в том числе прозрачные или блестящие поверхности, которые могут быть сложны для оптических датчиков .
