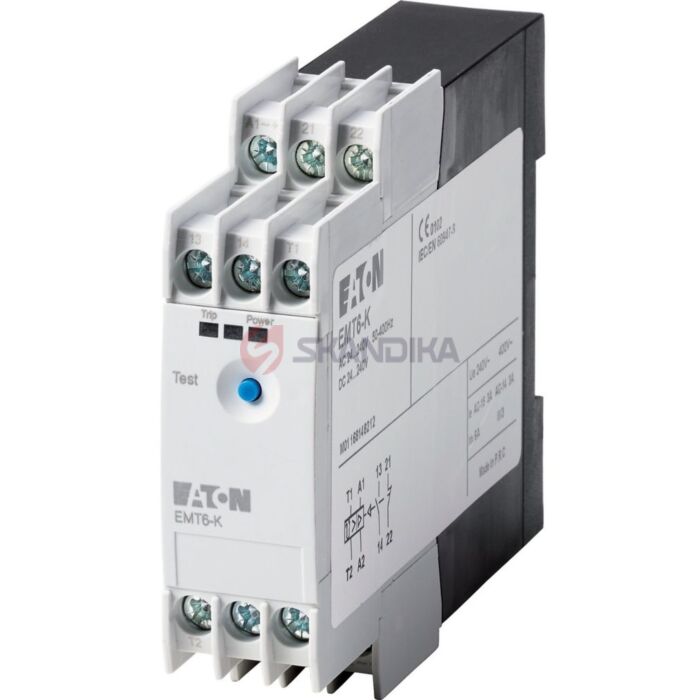

РЕЛЕ ТЕРМИСТОРНОЕ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ EMT6-K 1НО+1НЗ БЕЗ 24-240VAC/DC EATON 269470

Eaton 269470 (EMT6-K) — терморезисторное реле перегрузки (защиты двигателя) серии EMT6, с одним нормально открытым (NO) и одним нормально закрытым (NC) контактом, напряжением питания 24–240 В AC/DC, без блокировки повторного включения (without reclosing lockout). Основные сведения. Наименование: Eaton Moeller series EMT6 Thermistor overload relay. Артикул: 269470. Код модели: EMT6-K. EAN: 4015082694708. Тип устройства: терморезисторное реле перегрузки для защиты машин (Thermistor overload relay for machine protection). Назначение: защита двигателей и оборудования по сигналу терморезистора (PTC). Габариты и вес. Длина (глубина) 103 мм, высота 83 мм, ширина 23 мм. Вес изделия 0.13 кг. Электрические параметры. Номинальное напряжение питания (Us): от 24 В до 240 В AC (50/60 Гц) и от 24 В до 240 В DC. Тип напряжения: AC/DC. Номинальное напряжение изоляции (Ui): 400 В. Номинальное импульсное выдерживаемое напряжение (Uimp): 4000 В AC / 6000 В AC. Номинальное рабочее напряжение (Ue) макс.: 240 В. Напряжение срабатывания: 0.85–1.1 × Ue. Потребляемая мощность: 2 Вт при DC; 3.5 ВА при AC. Номинальный тепловой ток вспомогательных контактов (Ith, 1-полюсный, открытый): 6 А. Номинальный рабочий ток (Ie): 3 А при AC-14, 380/400/415 В (NC); 1 А при AC-15, 300 В (NO); 3 А при AC-15, 220/230/240 В (NO); 1 А при AC-15, 380/400/415 В (NO); 3 А при AC-14, 300 В (NO); 1 А при AC-15, 300 В (NC); 3 А при AC-14, 300 В (NC); 3 А при AC-14, 380/400/415 В (NC); 1 А при AC-15, 380/400/415 В (NC); 3 А при AC-15, 220/230/240 В (NC). Сопротивление сброса: 1600 Ом. Сопротивление срабатывания: 3600 Ом. Номинальное напряжение макс.: 600 В. Защита от короткого замыкания: макс. 6 А gG/gL предохранитель (контакты). Контакты и функции. Количество нормально открытых контактов (NO): 1. Количество нормально закрытых контактов (NC): 1. Количество перекидных контактов: 0. Функции: индикация сети и неисправностей через светодиодный дисплей; обнаружение короткого замыкания в кабеле датчика; тестовая функция через отдельную кнопку. Электромагнитная совместимость (EMC). Воздушный разряд: 8 кВ. Контактный разряд: 6 кВ (электростатический разряд, ESD). Импульсные помехи (Burst): 2 кВ (кабель питания), 1 кВ (сигнальный кабель) по IEC/EN 61000-4-4. Электромагнитные поля: 3 В/м при 1.4–2 ГГц; 1 В/м при 2.0–2.7 ГГц; 10 В/м при 80–1000 МГц (по IEC/EN 61000-4-3). Помехоустойчивость к кондуктивным помехам: 10 В (по IEC/EN 61000-4-6). Радиопомехи: класс B (EN 55011). Импульсные перенапряжения (Surge): 4 кВ асимметричные, 2 кВ симметричные (по IEC/EN 61000-4-5). Механические параметры. Тип электрического подключения: винтовые клеммы. Сечение подключаемых проводников: 1 × (0.5–2.5) мм² одножильный; 2 × (0.5–1.5) мм² одножильный; 1 × (0.5–2.5) мм² гибкий с наконечником; 2 × (0.5–1.5) мм² гибкий с наконечником; 20–14 AWG. Момент затяжки: 1.2 Н·м. Размер винта: M3.5. Степень защиты: IP20. Защита от прямого прикосновения: защита пальцев и тыльной стороны руки (EN 50274). Положение монтажа: любое. Ударопрочность: 10 g (механическая, полусинусоидальный удар 10 мс, IEC/EN 60068-2-27). Безопасная изоляция: 250 В AC между контактами и между контактами и питанием (EN 61140). Категория перенапряжения: III. Степень загрязнения: 3. Условия эксплуатации. Температура окружающей среды рабочая: от -25 °C до +60 °C. Температура окружающей среды рабочая (в оболочке): от -25 °C до +45 °C. Температура хранения: от -45 °C до +85 °C. Климатическая стойкость: циклическое влажное тепло (IEC 60068-2-30), постоянное влажное тепло (IEC 60068-2-78). Рассеиваемая мощность (статическая): 0.8 Вт. Рассеиваемая мощность (зависимая от тока): 0 Вт. Сертификаты и стандарты. Сертификаты: CSA, UL, CE, VDE 0660. Стандарты: IEC/EN 60947-8, IEC/EN 60947, UL 508, CSA-C22.2 No. 14, EN 55011, IEC/EN 61000-4-2, IEC/EN 61000-4-3. Номер файла UL: E29184. Номер файла CSA: 12528. Категория UL: NKCR. Класс CSA: 3211-03. Устройство предназначено для контроля сопротивления терморезистора (PTC) и защиты оборудования. Не является реле контроля тока или напряжения. Исполнение без блокировки повторного включения (without reclosing lockout) означает, что после срабатывания и остывания датчика реле автоматически возвращается в исходное состояние. Клеммы винтовые, момент затяжки 1.2 Н·м. Светодиодная индикация и кнопка тестирования расположены на лицевой панели.
