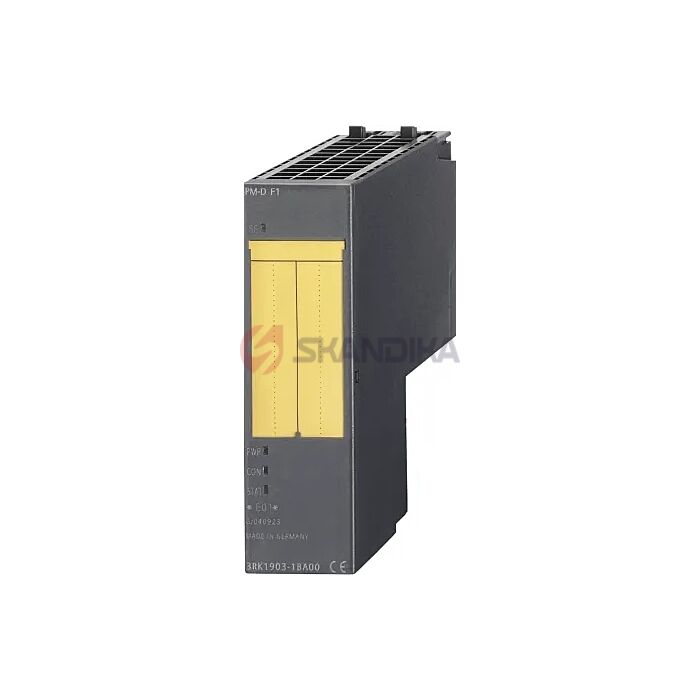

МОДУЛЬ СТАРТЕРА SIEMENS 3RK1903-1BA00

Siemens 3RK1903-1BA00 — отказоустойчивый силовой модуль PM-D F1 для моторных пускателей. Применение в цепях контролируемого пуска и аварийного останова электродвигателей; установка в клеммный модуль TM-PF30 S47-B0/B1 шириной 30 мм. Категория безопасности до Cat. 4 по EN 954-1 / EN ISO 13849-1, SIL CL 3 по IEC 61508 и SIL 3 по EN 62061. Изделие снято с производства; Siemens рекомендует системы ET 200SP с компактными модулями моторных пускателей в качестве преемника. Техническое описание Силовой модуль безопасности серии Siemens Local Safety Modules / Siguard для отключения питания двигателя по команде аварийного останова, контроля цепей безопасности и диагностического контроля запуска. Связь по шине поддерживается. Защита от короткого замыкания в модуле отсутствует; защиту цепи необходимо выполнять внешними аппаратами согласно схеме производителя. Номинальный рабочий ток 4 А при 400 В. Питание цепей управления 24 В DC, допустимый диапазон 20,4…28,8 В DC. Степень защиты фронтальной стороны IP20, защита от прикосновения пальцем. Характеристики и размеры Номинальный рабочий ток при 400 В — 4 А. Номинальное напряжение питания управления — 24 В DC; допустимый диапазон 20,4…28,8 В DC. Механическая износостойкость — 10 000 000 коммутационных циклов, электрическая — 200 000 циклов. Масса — 0,24–0,245 кг. Габариты: ширина 30 мм, высота 196,5 мм, глубина 117,5 мм. Размеры упаковки 53×111,5×105 мм; количество в упаковке — 1 шт. Параметры безопасности Тип защитного устройства B по IEC 61508-2. Уровень полноты безопасности SIL CL 3 по IEC 61508; SIL Claim Limit 3 по EN 62061; категория 4 по EN ISO 13849-1. Доля безопасных отказов SFF — 99%, средний диагностический охват DCavg — 99%, аппаратная отказоустойчивость HFT — 1. Значение PFH_D при высокой частоте запросов — [8{,}7 \times 10^{-9}] 1/ч. Средняя вероятность опасного отказа по требованию PFDavg при низкой частоте запросов — [1{,}6 \times 10^{-5}] 1/год. Интервал между контрольными испытаниями / срок службы T1 — 20 лет.
