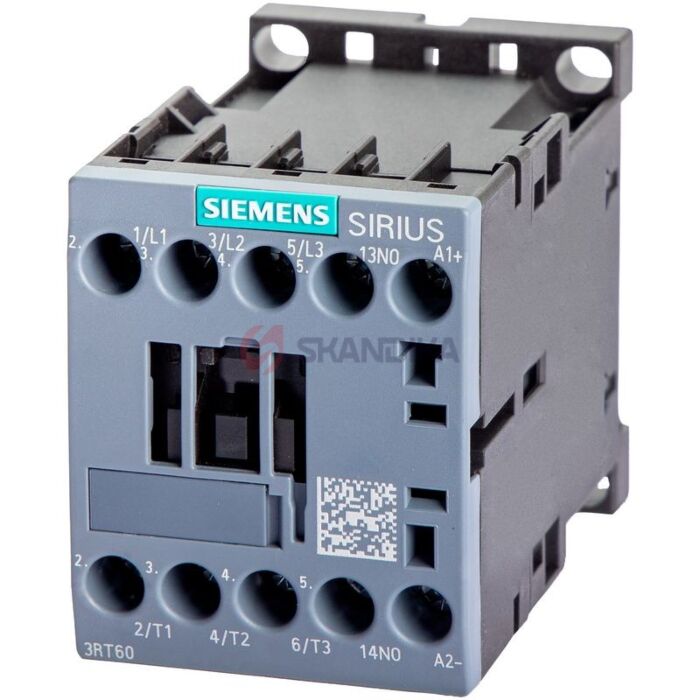

КОНТАКТОР 3P 4kW 24В DC 1НО S00 SIEMENS 3RT6016-1BB41

Контактор силовой Siemens SIRIUS 3RT6, артикул 3RT6016‑1BB41. Трёхполюсное исполнение, типоразмер S00. Номинальный рабочий ток в категории AC‑3 при 400 В — 9 А, мощность двигателя — 4 кВт. Напряжение катушки управления — 24 В DC. Габаритные размеры, ширина × высота × глубина, — 45×57,5×73 мм. Масса — 0,292 кг. Электрические характеристики Максимальное рабочее напряжение главной цепи — 690 В AC. Номинальное напряжение изоляции — 690 В. Номинальное импульсное выдерживаемое напряжение — 6 кВ. Степень загрязнения — 3. Номинальный рабочий ток в категориях AC‑3 и AC‑3e — 9 А при 400 В и 6,7 А при 690 В. Номинальная мощность двигателя — 2,2 кВт при 230 В, 4 кВт при 400 В и 5,5 кВт при 690 В. Рабочий ток в категории AC‑1 при напряжении до 690 В — 22 А при температуре окружающей среды +40 °C и 20 А при +60 °C. В категории AC‑4 при 400 В рабочий ток — 4,1 А, мощность двигателя — 2 кВт при расчётном ресурсе около 200 000 циклов. Катушка управления и контакты Катушка управления — постоянного тока, 24 В DC. Потребляемая мощность при включении и удержании — 4 Вт. Главная контактная система — 3 нормально разомкнутых силовых контакта. Встроенный вспомогательный контакт — 1 нормально разомкнутый, 1 НО. Предусмотрена установка дополнительных вспомогательных контактных блоков. Рабочий ток вспомогательного контакта в категории AC‑15 — 10 А при 230 В, 3 А при 400 В и 1 А при 690 В. В категории DC‑13 — 6 А при 24 В, 1 А при 110 В и 0,3 А при 220 В. Ресурс и частота коммутаций Типовая механическая износостойкость — 30 млн циклов, с дополнительным вспомогательным контактным блоком — 10 млн циклов. Максимальная частота коммутаций в категории AC‑1 — 1000 циклов/ч, в категориях AC‑3 и AC‑3e — 750 циклов/ч, в категории AC‑4 — 250 циклов/ч. Мощность потерь одного силового полюса при номинальном токе в нагретом состоянии — 0,7 Вт. Подключение и монтаж Подключение главной цепи, вспомогательных контактов и катушки — винтовые клеммы. Для одножильных и многопроволочных проводников предусмотрено подключение двух проводников сечением до 4 мм² каждый; для гибких проводников с обработанными концами — до 2,5 мм² каждый. Крепление — винтами или защёлкиванием на DIN-рейку 35 мм. Допускается установка контакторов вплотную друг к другу без бокового зазора. На вертикальной монтажной поверхности допускается поворот на ±180° и наклон вперёд или назад на ±22,5°. Условия эксплуатации и габариты Степень защиты с лицевой стороны — IP20. Рабочая температура окружающей среды — −25…+60 °C. Температура хранения — −55…+80 °C. Максимальная высота установки над уровнем моря — 2000 м. Габаритные размеры, ширина × высота × глубина, — 45×57,5×73 мм. Масса — 0,292 кг
