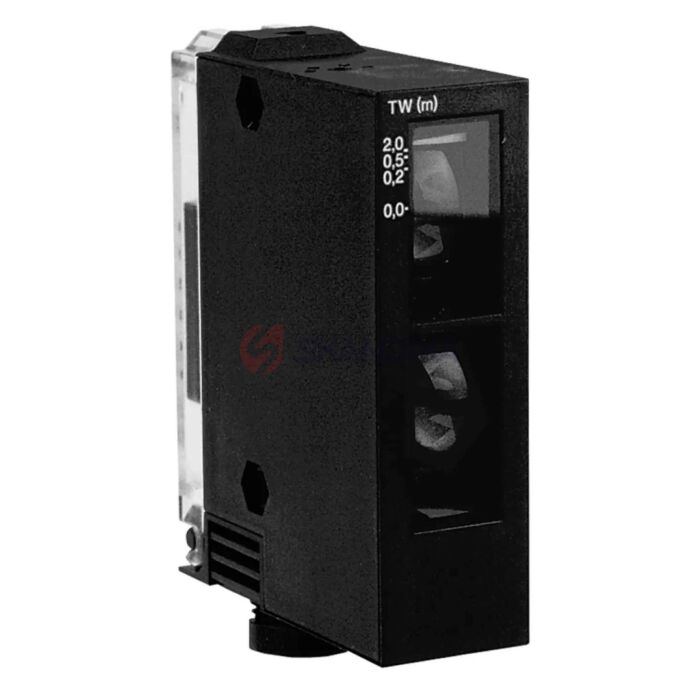

ДАТЧИК ФОТОЭЛЕКТРИЧЕСКИЙ RLK23-8-H-1000-IR/31/116 PEPPERL+FUCHS 419481

Pepperl+Fuchs RLK23-8-H-1000-IR/31/116 — фотоэлектрический датчик с регулируемым подавлением фона и диапазоном обнаружения 50–1000 мм. Предназначен для бесконтактного обнаружения объектов с отделением их от расположенного позади фона. Основные характеристики Производитель: Pepperl+Fuchs. Модель: RLK23-8-H-1000-IR/31/116. Тип изделия: фотоэлектрический датчик с подавлением фона. Подавление фона: регулируемое. Диапазон обнаружения: 50–1000 мм. Минимальная настройка диапазона: 50–150 мм. Источник излучения: инфракрасный светодиод IRED. Тип света: модулированный инфракрасный. Разница дальности обнаружения белой и чёрной поверхности, 6% / 90%: менее 10%. Диаметр светового пятна: 25 мм на расстоянии 1000 мм. Угол раскрытия: 1,5°. Допустимая внешняя освещённость: 12 000 лк. Электрические параметры Напряжение питания: 12–240 В AC/DC, с автоматической адаптацией к напряжению питания. Потребляемая мощность: 3 В·А. Тип выхода: релейный. Количество выходов: 1 переключающий контакт. Максимальное коммутируемое напряжение: 240 В AC. Максимальный коммутируемый ток: 2 А. Частота переключения: 10 Гц. Время отклика: 50 мс. Режим переключения: на свет / на темноту, выбирается переключателем. Индикация и настройка Индикация состояния: жёлтый светодиод. Состояние индикатора: светится при попадании отражённого света на приёмник. Настройка дальности обнаружения: потенциометр. Выбор режима работы: переключатель «на свет / на темноту». Размеры и вес Высота: 91 мм. Ширина: 26,8 мм. Глубина: 67,8 мм. Габаритные размеры: 91 × 26,8 × 67,8 мм. Масса: 180 г. Конструкция и условия эксплуатации Материал корпуса: T er u r a n® GV15. Материал оптической поверхности: стекло. Особенность оптической поверхности: устойчивость к царапинам. Подключение: клеммный отсек. Степень защиты: IP65. Рабочая температура: от −20 до +60 °C. Температура хранения: от −20 до +75 °C. Назначение клемм Клемма 1: общий контакт реле C. Клемма 2: нормально разомкнутый контакт NO. Клемма 3: нормально замкнутый контакт NC. Клемма 4: питание − / 0 В. Клемма 5: питание + / UB.
