ЭНКОДЕР ИНКРЕМЕНТАЛЬНЫЙ MNI40N-0TA1K261N-02048 PEPPERL+FUCHS 70110892-100006

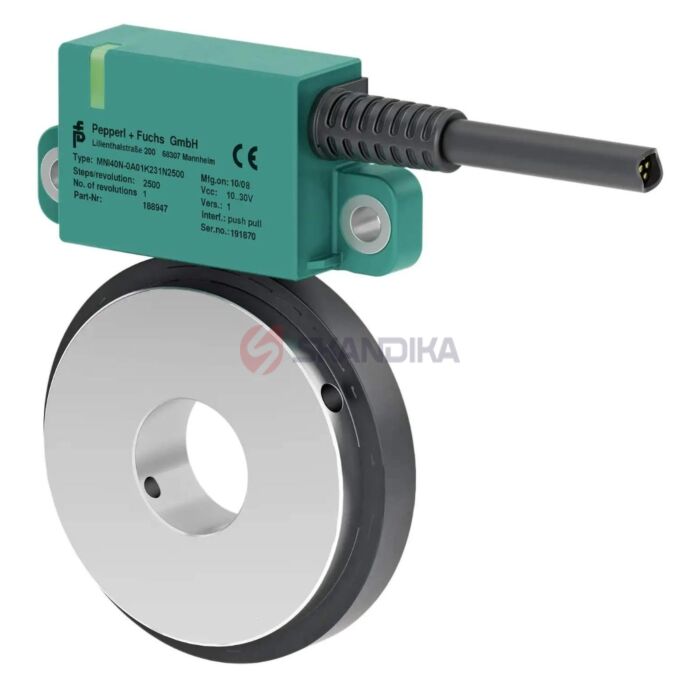

Энкодер инкрементальный Pepperl+Fuchs MNI40N-0TA1K261N-02048, артикул 70110892-100006, — бесконтактный магнитный датчик вращения с разрешением 2048 импульса на оборот, питанием 10–30 В постоянного тока и выходом push-pull. Назначение и принцип работы Назначение: преобразование вращательного движения в электрические импульсы для контроля углового перемещения, скорости и направления вращения в системах промышленной автоматизации. Устройство включает неподвижную считывающую головку и магнитное колесо, устанавливаемое на вращающийся вал. Головка бесконтактно считывает изменение магнитного поля колеса и формирует выходные сигналы. Механического контакта между головкой и колесом нет. Встроенные функции диагностики и настройки помогают проверить правильность установки и качество считывания магнитного колеса. Основные технические характеристики Производитель: Pepperl+Fuchs. Полное обозначение: MNI40N-0TA1K261N-02048. Тип: инкрементальный датчик вращения. Принцип измерения: магнитный, бесконтактный. Разрешение: 2048 импульса на оборот. Выходные сигналы: A, B, 0 и их инверсные сигналы. Тип выходного каскада: push-pull. Максимальная выходная частота: 1 МГц. Максимальная частота вращения, указанная для серии: 30 000 об/мин. Исполнение магнитного колеса: A1, 64 магнитных полюса. � Каналы A и B имеют фазовый сдвиг, позволяющий определять направление вращения. Нулевой канал 0 формирует опорный импульс. Инверсные выходы дополняют основные сигналы соответствующими противоположными уровнями. Электрические параметры Напряжение питания данного исполнения: 10–30 В DC. Ток потребления без нагрузки: не более 55 мА. Максимальный ток нагрузки: 30 мА на канал. Падение напряжения на выходе: менее 2,5 В. Защита выходов от короткого замыкания: предусмотрена. Указанное в общей документации питание 5 В относится к исполнениям с интерфейсом RS-422, а не к рассматриваемой модели с выходом push-pull. Подключение и кабель Данное исполнение имеет подключение K2 — встроенный восьмижильный кабель длиной 2 м, без разъёма M12. Материал наружной оболочки — полиуретан PUR. Диаметр кабеля составляет 4,7 мм, сечение каждой жилы — 0,128 мм². Назначение жил по цветам: Белый — GND, общий провод питания. Коричневый — +UB, положительный провод питания. Зелёный — A. Серый — инверсный A. Жёлтый — нулевой сигнал 0. Розовый — B. Синий — инверсный B. Красный — инверсный нулевой сигнал. Конструкция и материалы Корпус считывающей головки изготовлен из полиамида PA. Оболочка кабеля выполнена из PUR. Магнитное колесо изготовлено с применением стали 1.4021, соответствующей AISI 420, и вулканизированной резины с ферритовым наполнителем. Эластомерное покрытие магнитного колеса повышает устойчивость к механическому воздействию. Определение движения осуществляется без трущегося контакта между колесом и считывающей головкой. Размеры и вес Для исполнения MNI40N-0TA1K261N-02048: Наружный диаметр магнитного колеса: 40,6 мм. Диаметр посадочного отверстия колеса: 15 мм. Толщина колеса по размерному чертежу: 10 мм. Максимальная толщина колеса в зоне крепёжного выступа по чертежу: 12 мм. Габариты считывающей головки по размерному чертежу: 48 × 22,4 × 12 мм, без учёта кабельного вывода. Межосевое расстояние крепёжных отверстий головки: 40 мм. Диаметр крепёжных отверстий головки: 3,8 мм. Крепление магнитного колеса на валу: два винта M3. Длина кабеля: 2 м. Масса, указанная в документации серии: около 190 г. Отдельная масса головки и колеса не приведена. Размер 15 мм относится именно к отверстию магнитного колеса: собственного выступающего измерительного вала у считывающей головки нет. Условия эксплуатации и защитные свойства Рабочая температура: от −40 до +100 °C. Температура хранения: от −40 до +100 °C. Степени защиты: IP67, IP68 и IP69K согласно указанным в документации стандартам. Ударостойкость: 200 g при длительности воздействия 6 мс. Вибростойкость: 40 g в диапазоне частот 10–2000 Гц. Для применения в рамках указанного UL-допуска максимальная температура окружающей среды ограничена +80 °C. Индикация и диагностика Энкодер оснащён двухцветной красно-зелёной светодиодной индикацией: Постоянный зелёный свет — самопроверка датчика и проверка магнитного колеса успешно завершены. Мигающий зелёный свет — требуется завершить один полный оборот колеса для проверки. Мигающий красный свет — предупреждение о неправильном взаимном положении датчика и колеса либо о скорости колеса вне установленного диапазона. Постоянный красный свет — ошибка; возможные причины включают снижение напряжения питания, отсутствие обнаруживаемого магнитного колеса, слишком большой зазор или повреждение колеса.
