ДАТЧИК ИНДУКТИВНЫЙ NBB4-12GM50-E2-V1-3G-3D PEPPERL+FUCHS 70126033

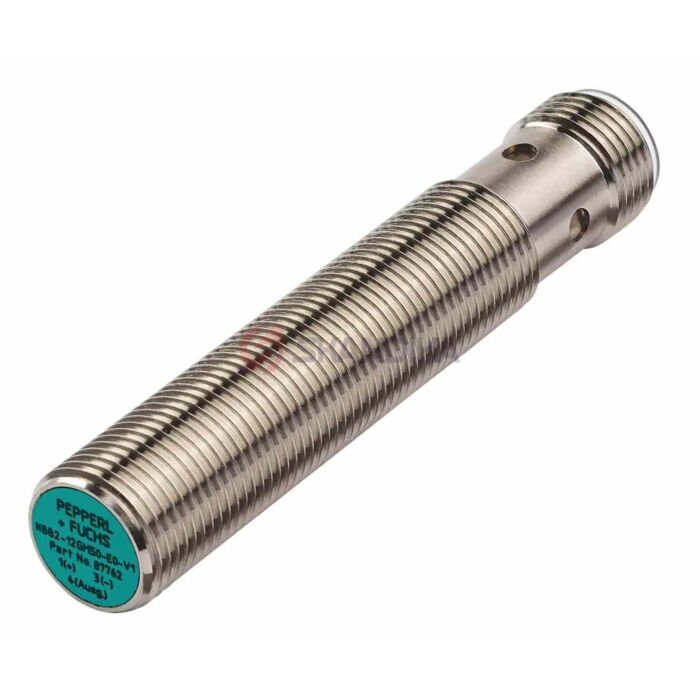

Pepperl+Fuchs 70126033 — NBB4‑12GM50‑E2‑V1‑3G‑3D Датчик индуктивный бесконтактный Pepperl+Fuchs NBB4‑12GM50‑E2‑V1‑3G‑3D, артикул 70126033. Цилиндрический резьбовой корпус M12×1, установка заподлицо. Номинальное расстояние срабатывания — 4 мм. Выход — PNP, нормально открытый, трёхпроводное подключение. Питание — 10–30 В DC. Взрывозащищённое исполнение для зон 2/22, допуски ATEX и IECEx. Основные характеристики Принцип действия — индуктивный. Установка — заподлицо с окружающей металлической поверхностью. [s_n], номинальное расстояние срабатывания, — 4 мм. [s_a], гарантированный диапазон срабатывания, — 0–3,24 мм. Выход — PNP, положительный потенциал на выходе при срабатывании. Функция — NO, нормально открытая. Схема подключения — трёхпроводная. Частота переключения — до 1000 Гц. Гистерезис — типично 5%. Электрические характеристики Напряжение питания — 10–30 В DC, постоянный ток. Ток нагрузки — до 150 мА. Падение напряжения на выходе — не более 3 В. Ток собственного потребления без нагрузки — не более 15 мА. Ток утечки выключенного выхода — 0–0,5 мА; типично 0,1 мкА при +25 °C. Задержка готовности после подачи питания — не более 5 мс. Защита от переполюсовки — предусмотрена. Защита от короткого замыкания — импульсная. Индикация состояния выхода — жёлтый светодиод с несколькими окнами обзора. Поправочные коэффициенты обнаружения Дальность срабатывания зависит от материала объекта. В паспорте приведены коэффициенты: Алюминий — 0,45. Медь — 0,35. Нержавеющая сталь AISI 304 — 0,7. Конструкция и подключение Корпус — никелированная латунь. Чувствительная поверхность — PBT, полибутилентерефталат. Подключение — приборный штекер M12×1. Контакт 1 — L+, плюс питания. Контакт 3 — L−, минус питания. Контакт 4 — переключающий выход PNP. Контакт 2 — в электрической схеме не задействован. Взрывозащищённое исполнение Область применения по допускам — зоны 2 и 22. Газовая среда — уровень взрывозащиты Gc, вид защиты Ex ec. Пылевая среда — уровень взрывозащиты Dc, вид защиты Ex tc. ATEX для газовой среды — TÜV 20 ATEX 8523 X. ATEX для пылевой среды — TÜV 20 ATEX 8524 X. IECEx для газовой среды — IECEx TUR 21.0017X. IECEx для пылевой среды — IECEx TUR 21.0018X. Обозначение 3G‑3D отличает эту модель от стандартного исполнения без указанного суффикса. Условия установки во взрывоопасной зоне, включая ограничения сертификатов с обозначением X, — по отдельной инструкции производителя. Защита и условия эксплуатации Степень защиты — IP67. Рабочая температура окружающей среды — −25…+70 °C. Температура хранения — −40…+85 °C. Для обеспечения заявленной степени защиты предусмотрены требования к геометрии ответной кабельной розетки и положению её уплотнения. Размеры, масса и комплектация Габариты, диаметр × длина, — Ø12×65 мм; резьба корпуса — M12×1. Масса — 32 г. Комплект поставки — датчик и две самоконтрящиеся крепёжные гайки. Стандарты и допуски Основной стандарт — EN IEC 60947‑5‑2. Допуски — ATEX, IECEx, cULus Listed. Морское одобрение — DNVGL TAA0000160. Показатели надёжности: MTTFd — 1820 лет; расчётный срок эксплуатации TM — 20 лет; диагностическое покрытие — 0%. MTTFd
