ПЕРЕКЛЮЧАТЕЛЬ ЧЁРНЫЙ 22ММ 2 ПОЛОЖЕНИЯ С ФИКСАЦИЕЙ XB4BD21 1HO IP65 UTL AP4-BD21

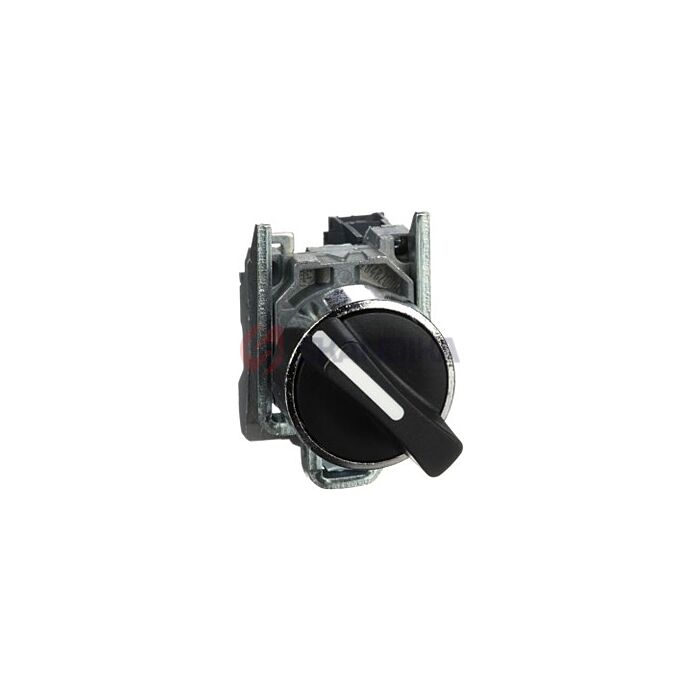

UTL AP4-BD21 — чёрный двухпозиционный переключатель Ø22 мм с фиксацией в каждом положении и одним нормально разомкнутым контактом. Аналог: Schneider Electric XB4BD21. Идентификация Производитель: UTL. Артикул: AP4-BD21. Тип изделия: переключатель выбора положения. Исполнение: поворотный, с фиксацией. Монтаж: в панель. Диаметр монтажного отверстия: 22 мм. Цвет рукоятки: чёрный. Тип рукоятки: стандартная поворотная. Количество положений: 2. Угол между положениями: 90°. Рабочие положения: 0–1. Возврат в исходное положение: отсутствует. Контактная группа: 1NO. Количество нормально разомкнутых контактов: 1. Количество нормально замкнутых контактов: 0. Подсветка: отсутствует. Тип подключения: винтовые зажимы. Размеры и вес Диаметр монтажного отверстия: 22 мм. Рекомендуемый диаметр отверстия в панели: 22,3–22,5 мм. Допустимая толщина панели: 1–6 мм. Ширина: 30 мм. Высота: 47 мм. Глубина от лицевой поверхности: 68 мм. Минимальное межосевое расстояние по горизонтали: 45 мм. Минимальное межосевое расстояние по вертикали: 32 мм. Масса: 0,095 кг. Электрические параметры Номинальный тепловой ток [I_{th}]: 10 А. Номинальное напряжение изоляции [U_i]: 600 В. Номинальное импульсное выдерживаемое напряжение [U_{imp}]: 6 кВ. Категории применения: AC-15, DC-13. Номинальный рабочий ток AC-15 при 120 В: 6 А. Номинальный рабочий ток AC-15 при 240 В: 3 А. Номинальный рабочий ток AC-15 при 600 В: 1,2 А. Номинальный рабочий ток DC-13 при 125 В: 0,55 А. Номинальный рабочий ток DC-13 при 250 В: 0,27 А. Номинальный рабочий ток DC-13 при 600 В: 0,1 А. Материал контактов: серебряный сплав Ag/Ni. Тип контакта: медленного действия. Защита от короткого замыкания: предохранитель gG 10 А. Электрическая износостойкость: до 1 000 000 циклов. Механическая износостойкость: до 1 000 000 циклов. Монтаж и эксплуатация Подключение без наконечника: 1 проводник сечением 0,22–2,5 мм². Подключение без наконечника: 2 проводника сечением до 1,5 мм² каждый. Подключение с наконечником: до 2 проводников сечением 1,5 мм² каждый. Момент затяжки клемм: 0,8–1,2 Н·м. Рабочая температура: от −40 до +70 °C. Степень защиты фронтальной части: IP65. Степень ударопрочности: IK06. Вибростойкость: 5 g, частота 2–500 Гц. Ударостойкость: 30 g при 18 мс. Ударостойкость: 50 g при 11 мс.
