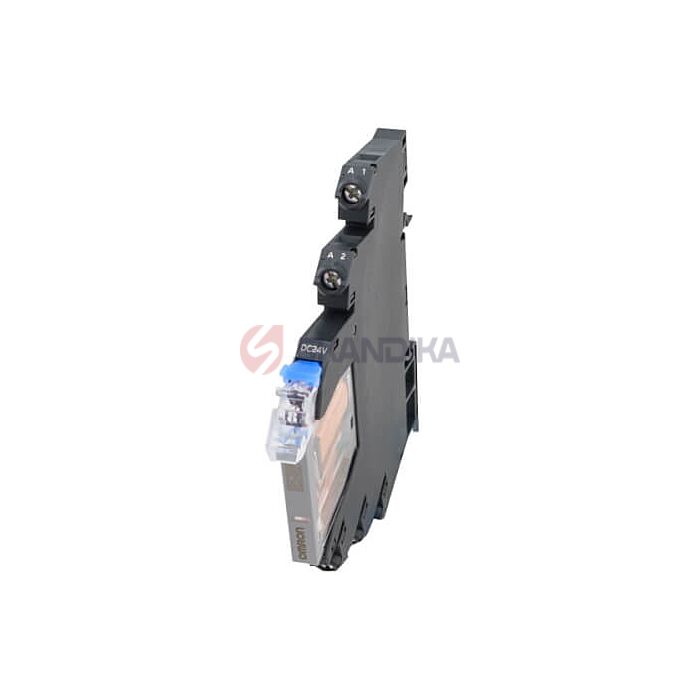

РЕЛЕ ИНТЕРФЕЙСНОЕ С КОЛОДКОЙ 24В DC 6ММ G2RV-ST700 DC24

Реле интерфейсное OMRON G2RV‑ST700 DC24, серия G2RV‑ST. Поставляется с колодкой для монтажа на DIN‑рейку. Номинальное управляющее напряжение — 24В DC. Контактная группа — один переключающий контакт, SPDT, 1CO. Номинальный ток контакта — 6А. Подключение — винтовые клеммы. Ширина модуля — 6,2 мм. Предусмотрены светодиодная и механическая индикация. Назначение Промежуточная коммутация цепей управления и согласование дискретных выходов контроллера с нагрузкой. Узкое исполнение позволяет устанавливать релейные модули с высокой плотностью в шкафу автоматики. Основные характеристики Производитель — OMRON. Серия — G2RV‑ST. Полное обозначение — G2RV‑ST700 DC24. Тип изделия — электромеханический интерфейсный релейный модуль. Комплектация — реле с колодкой. Контактная группа — 1 переключающий контакт, SPDT. Номинальное управляющее напряжение — 24 В DC. Номинальный входной ток — 13,5 мА. Потребляемая мощность — приблизительно 300 мВт. Светодиодная индикация — предусмотрена. Механический указатель состояния — предусмотрен. Тестовый переключатель с фиксацией — отсутствует в стандартном исполнении ST700. Контакты и коммутация Номинальная резистивная нагрузка — 6 А при 250 В AC или 6 А при 30 В DC. Номинальная индуктивная нагрузка — 2,5 А при 250 В AC, cos φ = 0,4; либо 2 А при 30 В DC, L/R = 7 мс. Максимальное коммутируемое напряжение — 440 В AC или 125 В DC. Максимальный коммутируемый ток — 6 А. Материал контактов — серебряный сплав. Начальное сопротивление контактов — не более 100 мОм. Время срабатывания — не более 20 мс. Время отпускания — не более 20 мс. Предельные напряжение и ток нельзя одновременно считать допустимой рабочей нагрузкой: коммутационные возможности зависят от напряжения и характера нагрузки. Для подбора следует ориентироваться на номинальные нагрузки, приведённые выше. Конструкция и условия эксплуатации Монтаж — на DIN‑рейку. Тип клемм — винтовые. Габариты модуля — 90 × 88 × 6,2 мм. Масса — приблизительно 30 г. Рабочая температура — −40…+55 °C. Относительная влажность — 5–85%. Обледенение и конденсация — не допускаются. Механический ресурс — не менее 5 млн операций. Исполнение DC24 рассчитано на постоянное управляющее напряжение. Его следует отличать от отдельно выпускаемой версии G2RV‑ST700 AC/DC24 с питанием 24 В переменного или постоянного тока.
