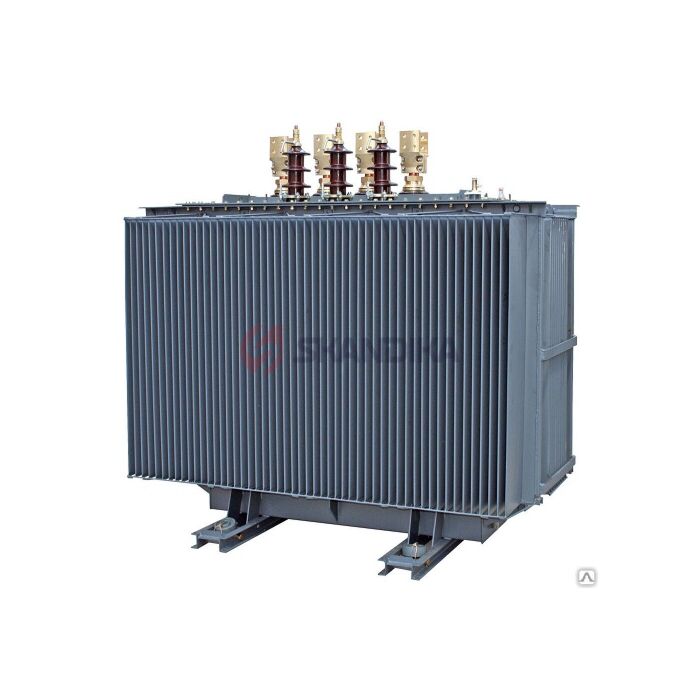

ТРАНСФОРМАТОР СИЛОВОЙ МАСЛЯНЫЙ ТМ-63/10 СХЕМА Y/Yн-0 ЗТП

Трансформатор ТМ-63/10 со схемой соединения обмоток Y/Yн-0 — масляный силовой трансформатор мощностью 63 кВА, предназначенный для работы в электросетях с напряжением 10 кВ на высоковольтной стороне и 0,4 кВ на низковольтной. Схема Y/Yн-0 обе обмотки (высокого и низкого напряжения) соединены звездой, при этом нейтраль низковольтной обмотки заземлена (ноль) без сдвига фаз (группа 0). Номинальная мощность: 63 кВА. Номинальное напряжение: 10 кВ (высокое), 0,4 кВ (низкое). Частота: 50 Гц. Схема соединения обмоток: Y/Yн-0 (звезда/звезда с заземленной нейтралью). Потери холостого хода около 200 Вт, потери короткого замыкания около 1270 Вт. Напряжение короткого замыкания примерно 4,5 %. Масляное охлаждение, предназначен для эксплуатации в умеренном климате (исполнение У1 и УХЛ1 по ГОСТ) Трансформаторы ТМ имеют специальное сообщение с окружающей средой. В этих трансформаторах возникающие при эксплуатации температурные колебания объема масла компенсируются благодаря объему расширителя.
